Funkthermometer

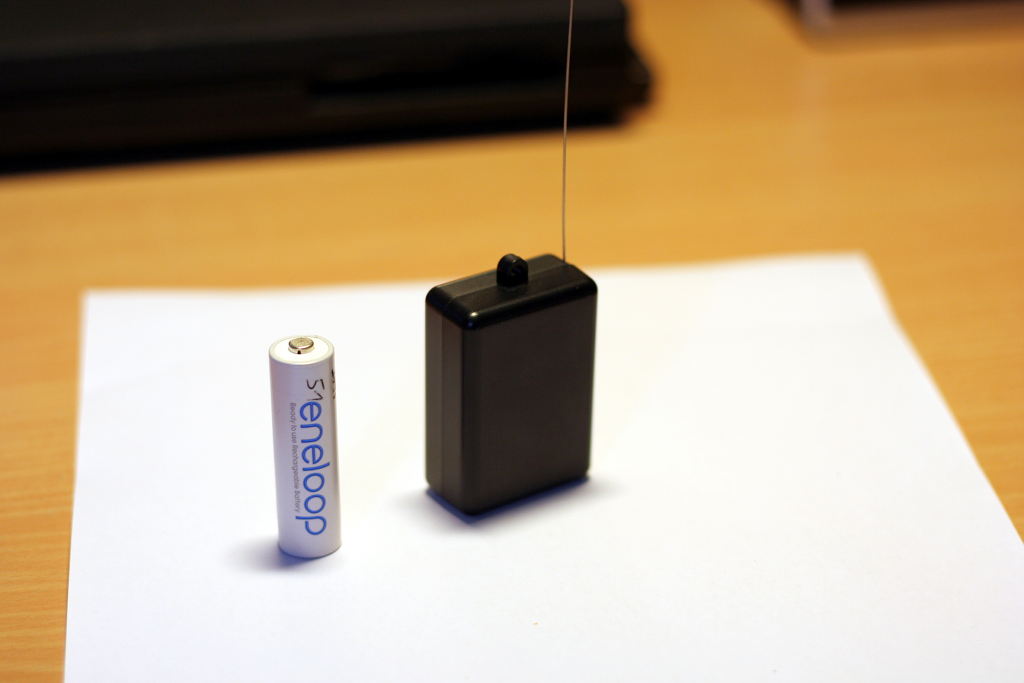

Ein Funkthermometer welches sich durch extrem geringen Stromverbrauch und hohe Reichweite auszeichnet. Vom Verbrauch her wäre eine Lebensdauer von 24 Jahren mit der 1200mAh Lithium Batterie möglich. Leider begrenzt die Selbstentladung dieser Batterie die Laufzeit auf ca. 10 Jahre. Immer noch genug 😉 Die Temperatur wird alle 5 Minuten gesendet.

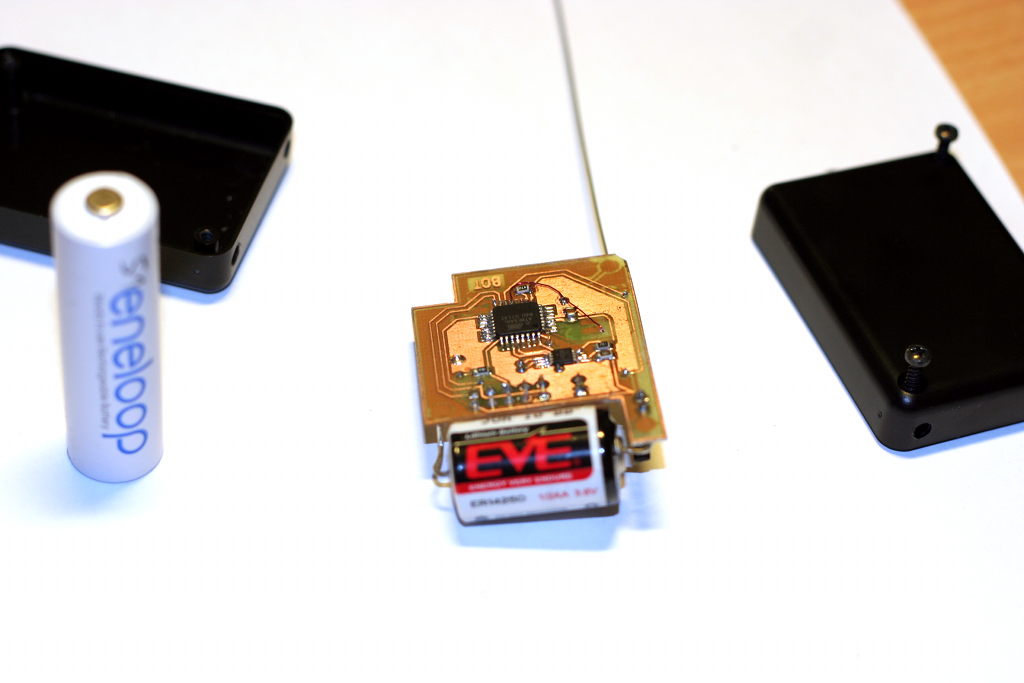

Verwendet wurden:

  • ATMega8L
  • RFM02 Funkmodul
  • DS18S201-Wire Temperatursensor
  • DS1371 RTC
  • 3.6V 1200mAh Lithium Batterie

Source Code: funkthermometer_code

Schalplan und PCB (KiCad): funkthermometer

!!! ACHTUNG  !!! In Kicad wurde das Symbol des ATmega8 inzwischen getauscht. Mit einer aktuellen Version wird der Schaltplan FALSCH angezeigt!
